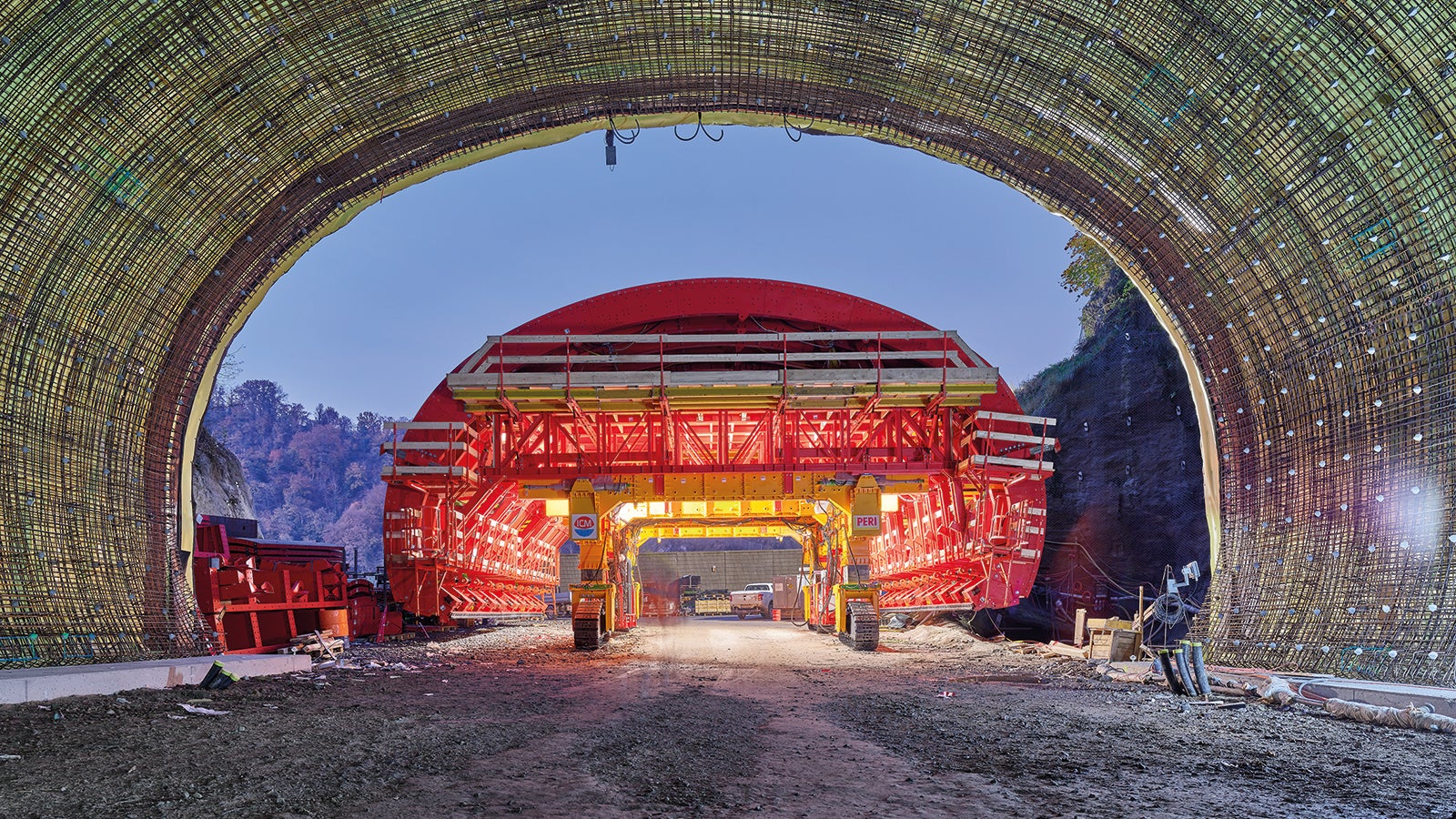

Das Projekt A26 zeichnet sich durch fünf verschiedene Tunnelquerschnitte aus. Hinzu kommen enge Radien von 50 m bis 750 m in den Kurven und die verschiedenen Steigungen, welche die Umsetzung des neuen Verkehrsnetzes erschweren.
Tunnelzufahrt zur A26 Donaubrücke, Linz, Österreich

Verschiedene Tunnelquerschnitte mit erstem vollhydraulischen Schalwagen mit Raupenantrieb

Die A26 stellt eines der wichtigsten Infrastrukturprojekte der österreichischen Stadt Linz und ihrer Umgebung dar, um das städtische Verkehrsnetz zu entlasten. Für die Projektumsetzung war der Schlüssel zum Erfolg eine gleichermaßen innovative, sichere und effiziente PERI Engineeringlösung, gepaart mit umfangreichem Projektsupport. Das Highlight: der erste vollhydraulische Tunnelsonderschalwagen mit Raupenantrieb in Österreich.

Datum
01. Januar 2023
Standort
Österreich

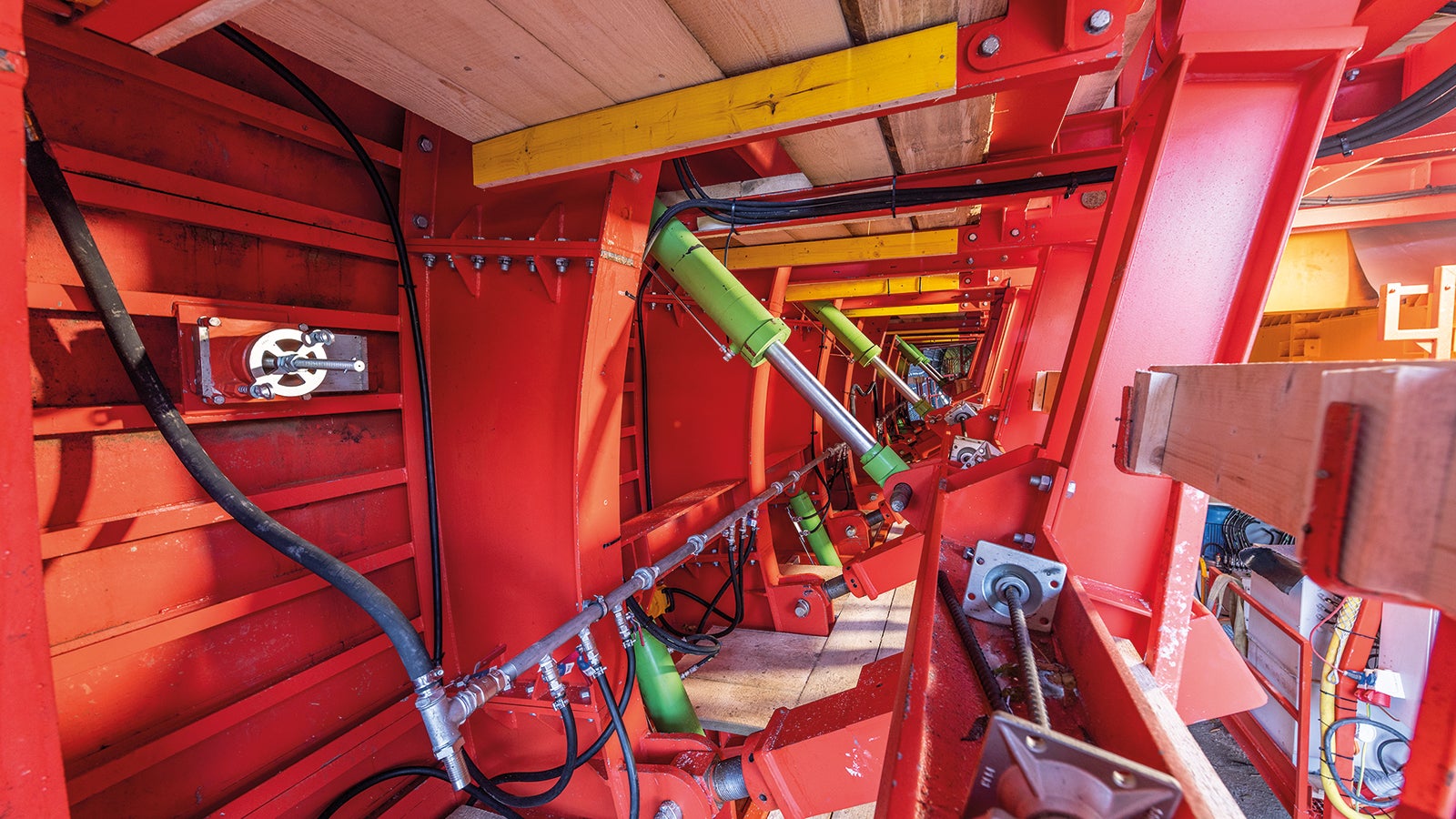

Das innovative Raupensystem umfasst beachtliche Maße von 8,07 m Höhe und 14,50 m Länge sowie 10,70 m Breite im verfahrenen und 11,20 m Breite im betonierbereiten Zustand.

Download Pressebericht

Die Bilder im Detail

Im folgenden erhalten Sie einen Überblick über die im Presseset enthaltenen Bilder

Seit Mai 2020 laufen die Tunnelbauarbeiten nördlich und südlich der Donau für die zukünftigen Auf- und Abfahrten zur neuen Donaubrücke. Hierbei verläuft ein großer Teil des Tunnels unterirdisch, um zusätzlich die Lärm- und Schadstoffbelastung im Stadtgebiet zu verringern. Fünf verschiedene Tunnelquerschnitte, die Profilübergänge, die engen Radien zwischen 50 m und 750 m in den Kurven sowie die verschiedenen Steigungen waren nur einige der Herausforderungen, die es bei der Fertigstellung der 1.600 m langen Zufahrtstunnel der neuen Hängebrücke über die Donau zu meistern gilt.

Lösungsorientierter Sonderschalwagen mit Raupenantrieb

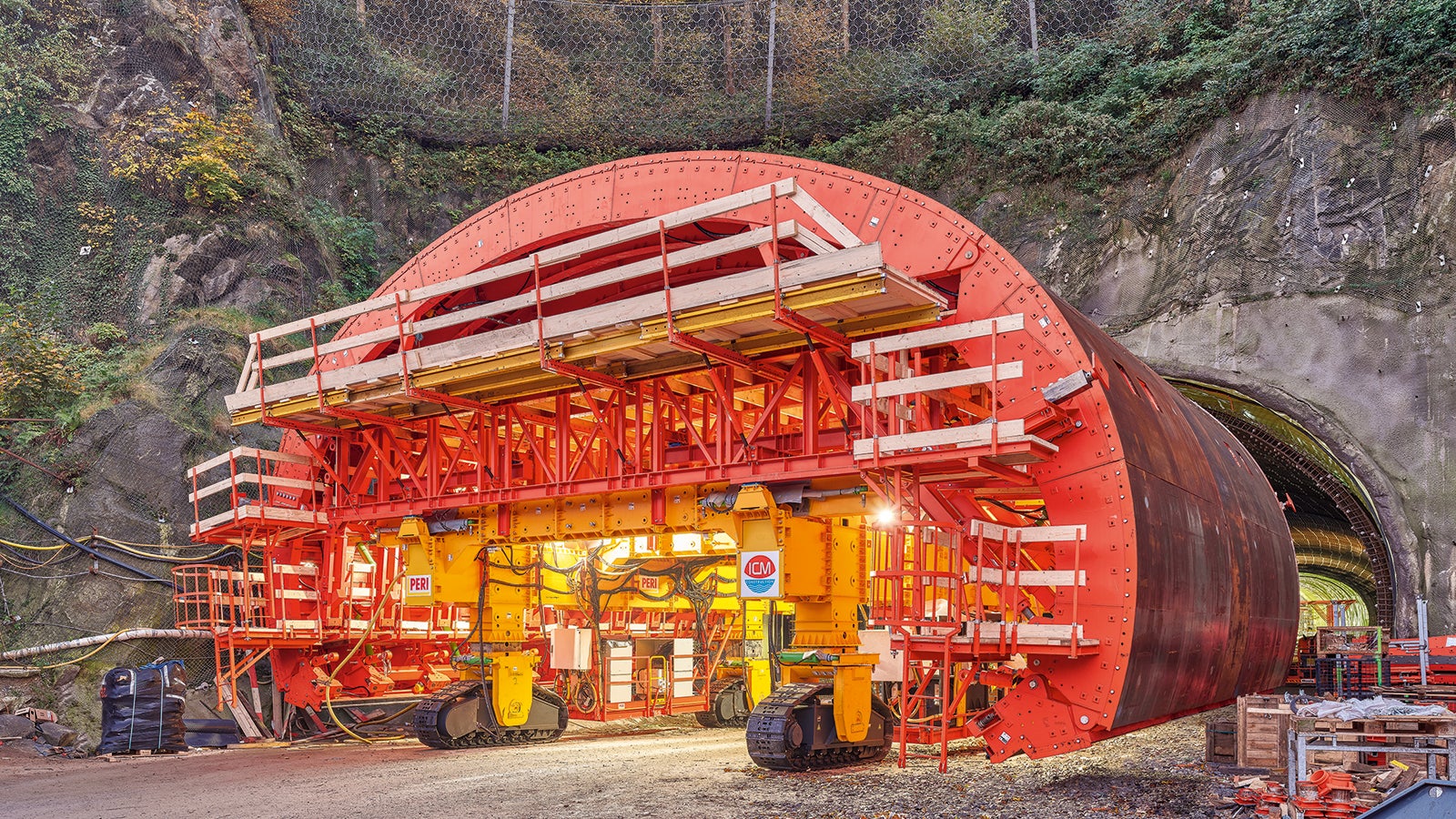

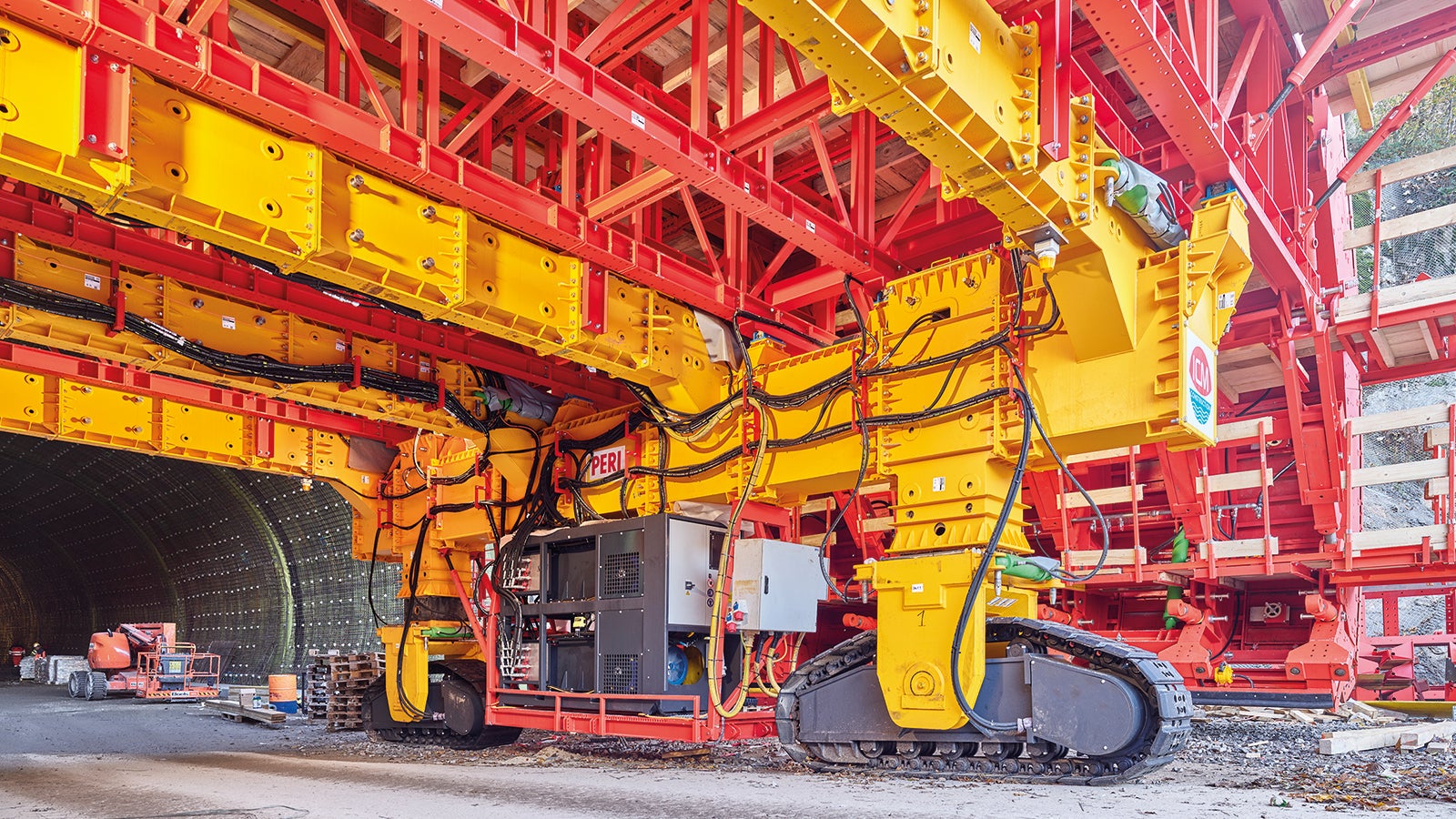

Für das Bauunternehmen hatten bei der Projektausführung lösungsorientierte und kooperative Arbeitsmethoden oberste Priorität. So entwickelten PERI Ingenieure den ersten maßgeschneiderten und vollhydraulischen Sonderstahlschalwagen mit Raupenantrieb und einem Gewicht von 250 t für Österreich. Dieser allein genügte, um die verschiedenen Querschnitte in insgesamt 170 Betonierabschnitten herzustellen. Das Besondere: Da die sehr engen Kurvenradien den Transport des Schalwagens erschwerten, kam ein innovatives Raupensystem für die Fortbewegung zum Einsatz. Darüber hinaus bestach der Schalwagen durch seine beachtlichen Maße von 8,07 m Höhe und 14,50 m Länge sowie 10,70 m Breite im verfahrbaren und 11,20 m Breite im betonierbereiten Zustand.

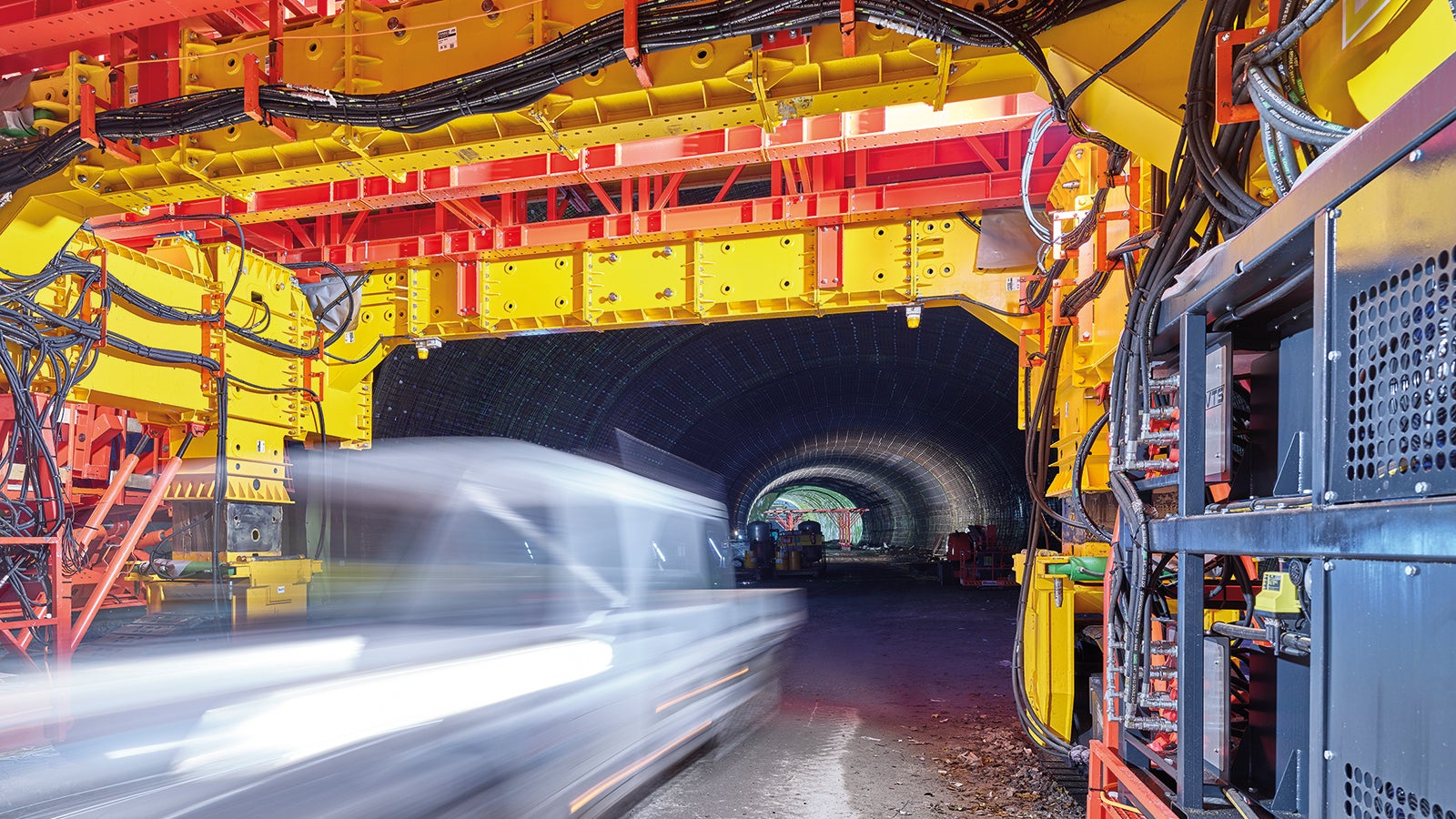

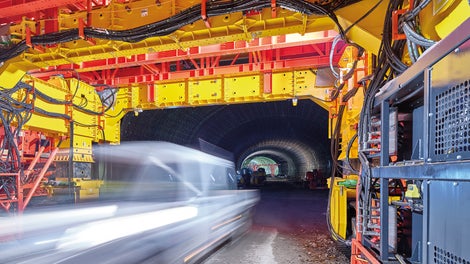

Auch in puncto Projektsupport konnte PERI überzeugen. So erfolgte der Zusammenbau des Schalwagens vor dem Tunneleingang unter Anleitung eines PERI Richtmeisters. Nur kurze Zeit später wurde der erste Betonierabschnitt erfolgreich abgeschlossen, sodass bereits effizient am nächsten Tag ausgeschalt und der Schalwagen effizient und zeitsparend in den nächsten Betonierabschnitt vorgefahren werden konnte.

Verfahrbare Montage- und Bewehrungswägen auf Basis von VARIOKIT

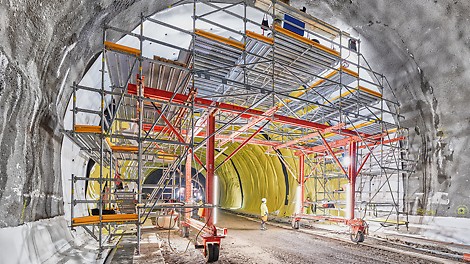

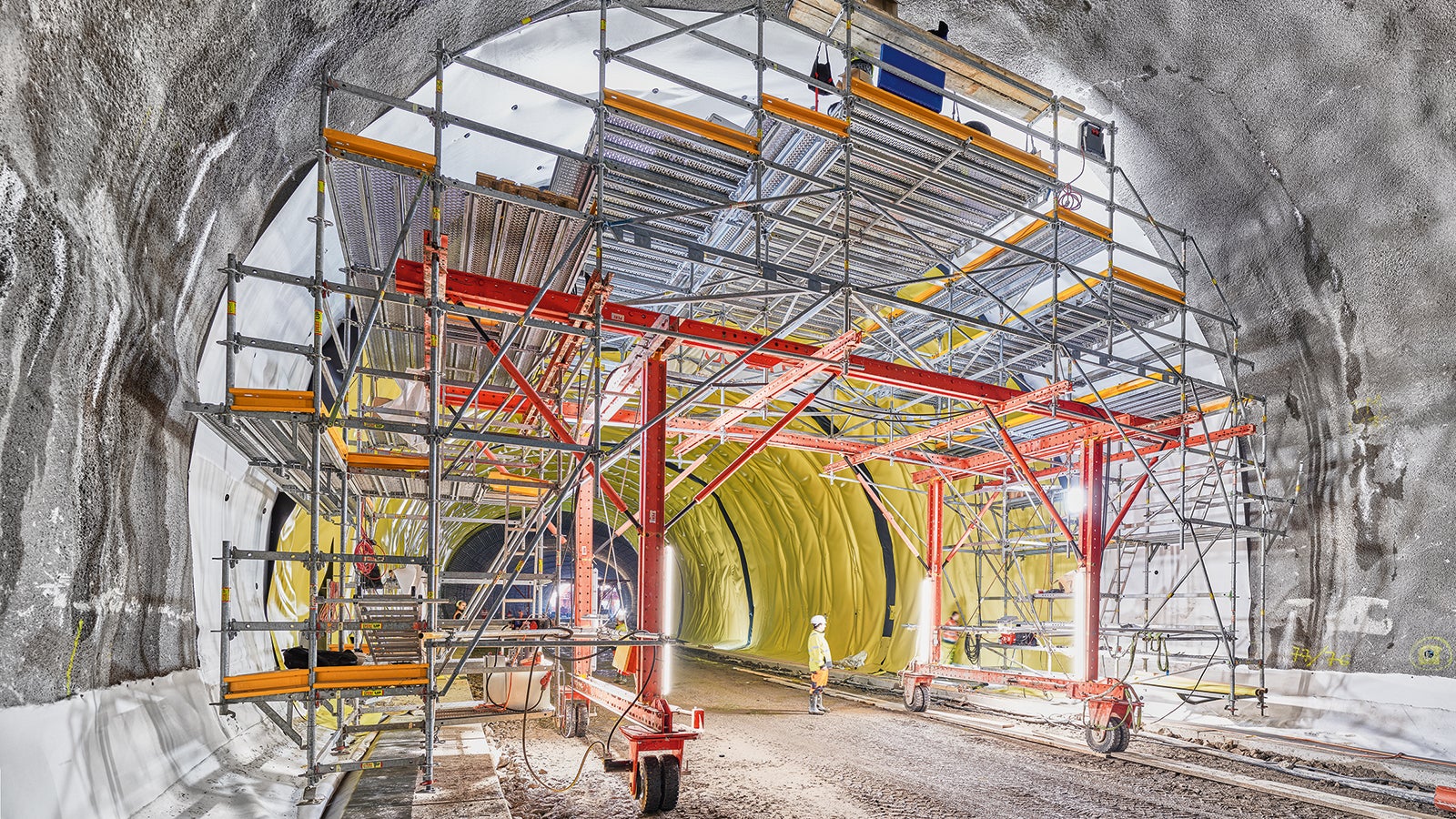

Vor dem Einsatz des Tunnelschalwagens wurde ein verfahrbarer 6 m langer Montagewagen mit Gummireifen und Elektromotor für die Abdichtungsarbeiten verwendet. Anschließend kam ein auf die Blocklänge von 12 m abgestimmter Bewehrungswagen zum Einsatz, dessen Prinzip dem Abdichtungswagen gleicht. Beide Wägen bestehen aus einem stabilen VARIOKIT Grundrahmen, auf dem ein den Querschnitten angepasstes PERI UP Gerüst aufgebaut wurde. Hiermit wurden ein schnelles und wirtschaftliches Umbauen und Umsetzen der Wägen ermöglicht. Des Weiteren diente das aufgesetzte PERI UP Gerüst dem Baustellenpersonal als Arbeitsbühne. Die Antriebssteuerung erfolgte schlussendlich durch eine integrierte Hydraulik.

Umfangreicher PERI Projektsupport

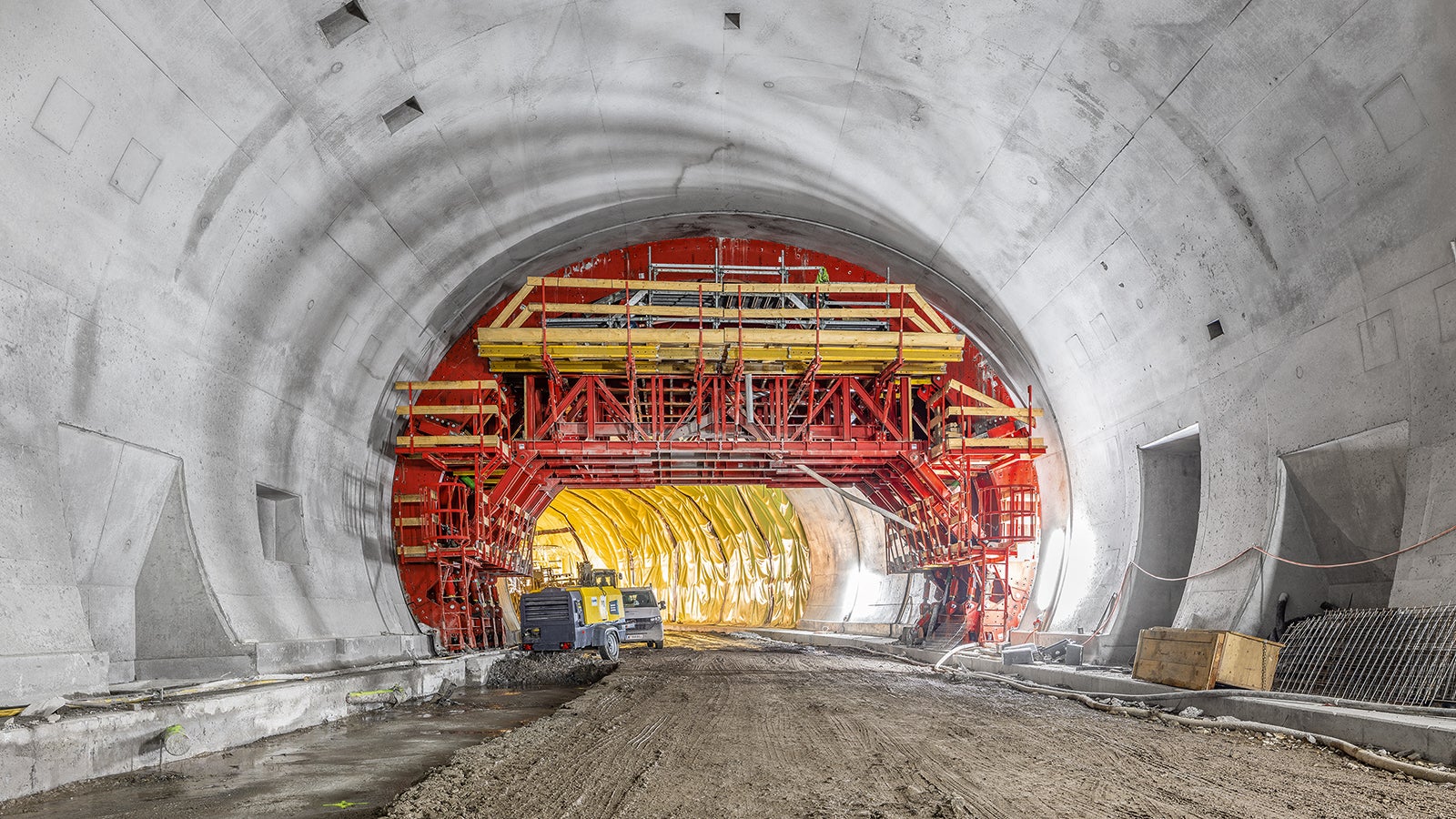

PERI Ingenieure aus Österreich und der PERI Infrastructure Sales Support Unit entwickelten in Gemeinschaftsarbeit eine maßgeschneiderte und auf alle Kundenbedürfnisse abgestimmte Projektlösung, die eine innovative und wirtschaftliche Lösung mit einer herausragenden Produktqualität und Kundenservice vereinte. Der Kunde suchte aufgrund der komplexen geometrischen Gegebenheiten sowie anderer herausfordernder Randbedingungen ein Konzept, das möglichst viel Optimierung mit sich bringt. Bereits in der Planung hat sich PERI intensiv mit einem lösungsorientierten Input eingebracht. In der weiteren operativen Umsetzung war ein ständiger Austausch vorhanden, der eine optimale Umsetzung der Schalungssysteme auf der Baustelle und eine termingerechte Projektabwicklung ermöglichte.
